실리콘 열선 / 실리콘 히터 (SILICON HEATER WIRE)
외부에 피복되어 있는 실리콘고무 (MAX,200℃사용)는 절연체로서 역활도 하지만,
외부로 열방출이 일반 실리콘 보다 월등하며,내구성이 매우 뛰어납니다.
- 열선종류 -
어떤 제품으로 선정해야 할지 모르시겠다면 글 맨아래 ※ 열선 선정에 필요한 계산 방법 ※ 을 참조 하시고 그 외 인터넷 등에서 유사한 제품들을 비교하여 다음 세가지 사항을 확인하신 후에 문의주시면 되겠습니다.
1.사용전압 (V) 2. 전 력 량 (W) 3.설치기장 (M)
~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~

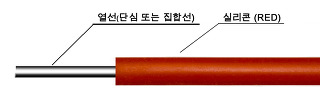

가. SR-계열
열선에 실리콘 고무 피복(적색)을 한 제품으로 외경을 다른 제품보다 가늘게 제작 가능하며,저렴한 실리콘히터 입니다.
*상기 Bobbin(보빈)에 감긴 양은 50M입니다.
1.SR-N200
(선경: 0.12 Ømm) X 7 연선
품 명 : SR-N200
-구 성-
재 질 : Nickel
규 격 : ( 선경: 0.12 Ømm) X 7 연선
(여러 가닥을 연선해서(꼬임) 후렉시블 합니다.)
피 복 : 실리콘 고무 피복
저 항 : 1.39 Ω/m
완성외경 : 0.8Ømm
가 격 : 하단에 있음
~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~
2.SR-N201
(선경: 0.13 Ømm) X 7 연선
품 명 : SR-N201
-구 성-
재 질 : Nickel
규 격 : ( 선경: 0.13 Ømm) X 7 연선
(여러 가닥을 연선해서(꼬임) 후렉시블 합니다.)
피 복 : 실리콘 고무 피복
저 항 : 1.14 Ω/m
완성외경 : 0.8Ømm
가 격 : 하단에 있음
~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~
3.SR-CN 3
(선경: 0.135 Ømm) X 7 연선
품 명 : SR-CN3
-구 성-
재 질 : CN-W3
규 격 : ( 선경: 0.135 Ømm) X 7 연선
(SR-N200과 비슷한 저항치를 가지고 있으나,
선경 및 완성외경이 큼)
피 복 : 실리콘 고무 피복
저 항 : 1.30 Ω/m
완성외경 : 1.5Ømm
가 격 : 하단에 있음
~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~
쌍희금속 화성공장 T:(031)434-0323
F:(031)434-0320 M:010-8458-0022
* 가격 및 제원 *
| 순번 |
1. |
2. |
3. |
4. |
| 품목 | SR-N200 |
SR-N201 | SR-CN3 | |
| 재질 | Nickel | Nickel | CN-W3 | |
| 선경(Ømm) | 0.12 X 7연선 | 0.13 X 7연선 | 0.135 X 7연선 | |
| 외경(Ømm) | 0.8 | 0.8 | 1.5 | |
| 저항(Ω/M) |
1.39 |
1.14 |
1,3 |
|
| 30M |
13,400원 | |||
| 40M |
17,200원 |
|||
| 50M |
14,500원 |
14,500원 |
21,000원 |
|
| 100M |
27,000원 (82m:22,000원) |
27,000원 |
40,000원 |
|
| 150M |
39,500원 | 39,500원 |
59,000원 |
|
| 200M |
52,000원 | 52,000원 |
78,000원 |
|
| 300M |
77,000원 |
116,000원 |
* 운송비는 착불입니다.
ㅡㅡㅡㅡㅡㅡㅡㅡㅡㅡㅡㅡㅡㅡㅡㅡㅡㅡㅡㅡㅡㅡㅡㅡㅡ
6. SR - N2
(선경: 0.15 Ømm) X 7 연선 )
품 목 : SR-N2
-구 성-
재 질 : NCH-W2
규 격 : (선경: 0.15 Ømm X 7연선 )
피 복 : 실리콘 고무 피복
저 항 : 9.67 Ω/M
외 경 : 2,0 Ømm
가 격 : 하단에 있음
~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~
7. SR - N1
(선경: 0.117 Ømm) X 7 연선 )
품 명 : SR-N1
-구 성-
재 질 : NCH-W1
(선경: 0.117 Ømm X 7연선 )
피 복 : 실리콘 고무 피복
저 항 : 15.1 Ω/M
외 경 : 1.6 Ømm
가 격 : 하단에 있음
~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~
* 가격 및 제원*
| 순번 |
5. |
6. |
7. |
|
| 품목 | SR-N2 | SR-N1 | ||
| 재질 | NCH-W2 | NCH-W1 | ||
| 선경(Ømm) | 0.15 X 7연선 | 0.117 X 7연선 | ||
| 외경(Ømm) | 2.0 | 1.6 | ||
| 저항(Ω/M) |
9.67 |
15.1 |
||
| 30M | 15,500원 (20M:11,000원) |
14,000원 |
||
| 40M |
20,000원 |
18,000원 | ||
| 50M |
24,500원 (45M:22,500원) |
22,000원 | ||
| 100M |
47,000원 (68M:32,600) |
42,000원 |
||
| 150M |
69,500원 | 62,000원 |
||
| 200M |
92,000원 | 82,000원 |
*운송비는 착불 입니다.
ㅡㅡㅡㅡㅡㅡㅡㅡㅡㅡㅡㅡㅡㅡㅡㅡㅡㅡㅡㅡㅡㅡㅡㅡㅡㅡㅡㅡㅡㅡㅡㅡㅡㅡㅡㅡㅡㅡㅡㅡㅡㅡㅡㅡㅡㅡㅡㅡㅡㅡㅡㅡ
나. GR-계열
*상기 Bobbin(보빈)에 감긴 양은 50M입니다.
1. GR-N1
(선경: 0.40 Ømm 단심)
*상기 Bobbin(실패)에 감긴 양은 30M입니다.
(그라스 섬유: 이중 횡권, 외피: 백색 실리콘고무)
품 목 : GR-N1
-구 성 -
재 질: NCH-W1
( 선경: 0.40 Ømm 단심 )
피 복 : Grass횡권 (2중) + 실리콘 고무 피복(백색)
(실리콘고무 압출 전에 Grass섬유로 횡권작업을 하여 실리콘만 압출해놓은 제품보다 높은 온도에서 사용 가능합니다.)
저 항 : 8.67 Ω/M
외 경 : 1.40 Ømm
가 격 :
20M : 11,000원
30M : 15,500원
50M : 24,500원
100M : 47,000원
150M : 69,500원
*운송비는 착불 지급입니다.
2. GR-N2
(선경: 0.15 ØmmX 7연선)
품 목 : GR-N2
- 구 성 -
재 질: NCH-W2
( 선경: 0.15 Ømm X 7연선 )
피 복 : Grass횡권 (2중) + 실리콘 고무 피복(적색)
(실리콘고무 압출 전에 Grass섬유로 횡권작업을 하여 실리콘만 압출해놓은 제품보다 높은 온도에서 사용 가능합니다.)
저 항 : 9.67 Ω/M
외 경 : 2.30 Ømm
가 격 :
20M : 12,000원
30M : 17,000원
50M : 27,000원
100M : 52,000원
150M : 77,000원
*운송비는 착불 입니다.
~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~
다. GCSR-계열
GCSR 구조도
1.GCSR-CN2
(CN-W2 0.22Φmm 코일)
품 목 : GCSR-CN2
구 성 :
재 질 : CN-W2
( 선경: 0.22 Ømm X 코일 )
피 복 : Glass사 + 열선 Coil + 실리콘 고무(적색)
저 항 : 19.2 Ω/M
외 경 : 3.0 Ømm
특 성 : 낮은 저항의 재료로 굵은선을 채택해서 저항이 낮게 만들었기에 열선을 길게 사용하여,
열분포를 고르게 할 수 있는 열선입니다.
가 격 :
25M : 17,000원 (착불가)
2.GCSR-N2
(NCH-W2 0.14Φmm 코일)
품 목 : GCSR-N2
구 성 :
재 질 : NCH-W2
( 선경: 0.14 Ømm X 코일 )
피 복 : Glass사+열선 Coil+ 실리콘 고무(적색)
저 항 : 150 Ω/M
외 경 : 2.40 Ømm
특 성 : 저항이 매우 높아서,220V으로 사용하게 되며,열선을 짧게 사용할 수 있어 경제적입니다.
저항을 높이기 위해서 Grass섬유에 열선을 Coilling하고 실리콘고무로 피복하였기에
높은 저항용으로 사용할수 있다.
가 격 : 하단에 있음
~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~
3.GCSR-Na
(NCH-W2 0.06Φmm 코일)
품 목 : GCSR-Na
구 성 :
재 질 : NCH-W2
( 선경: 0.06 Ømm X 코일 )
피 복 : Glass사+열선 Coil+ 실리콘 고무(백색)
저 항 : 790 Ω/M
외 경 : 2.2 Ømm
특 성 : 특수하게 제작하여 열선이 매우 가늘어서 저항이 매우 높은 열선입니다.
저항을 높이기 위해서 Grass섬유에 열선을 Coilling하고 실리콘고무로 피복하였기에
높은 저항용으로 사용할수 있다.
~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~
4.GCSR-N1
(NCH-W1 0.056Φmm 코일)
품 목 : GCSR-N1
구 성 :
재 질 : NCH-W1
( 선경: 0.056 Ømm X 코일 )
피 복 : Glass사 + 열선 Coil + 실리콘 고무(백색)
저 항 : 1,200 Ω/M
외 경 : 2.0 Ømm
특 성 : 저항이 아주 높은 편으로 주로 고전압에서 저열량을 내기에 적합한 열선입니다.
가 격 : 하단에 있음
~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~
쌍희금속 화성공장 T:(031)434-0323
F:(031)434-0320 M:010-8458-0022
* 가격 및 제원*
| 순번 |
1. |
2. |
3. |
4. |
| 품목 | GCSR-CN2 | GCSR-N2 | GCSR-Na | GCSR-N1 |
| 재질 | CN-W2 | NCH-W2 | NCH-W2 | NCH-W1 |
| 선경(Ømm) | 0.22Φ 코일 | 0.14Φ 코일 | 0.06Φ 코일 | 0.056Φ 코일 |
| 외경(Ømm) | 3.0 | 2.4 | 2.2 | 2.0 |
| 저항(Ω/M) |
19.2 |
150 | 790 |
1,200 |
| 20M | 16,000원 | 12,000원 |
14,000원 | |
| 30M |
(25m: 17,000원) |
23,000원 (36m: 27,000원) |
17,000원 | 20,000원 |
| 50M |
37,000원 | 27,000원 |
32,000원 | |
| 100M |
72,000원 |
52,000원 |
62,000원 | |
| 150M |
12,5000원 |
77,000원 |
92,000원 | |
| 200M |
142,000원 |
102,000원 | 122,000원 |
*운송비는 착불 입니다.
~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~
라. GCGR-계열
*상기 Bobbin(보빈)에 감긴 양은 50M입니다.

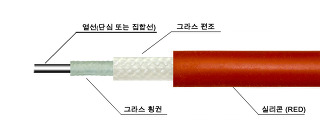

GCGR 구조도
1. GCGR-N1
(NCH-W1 0.13Φmm 코일)
품 목 : GCGR-N1
구 성 :
재 질 : NCH-W1
(선경: 0.13 Ømm X 코일 )
피 복 : Glass사+열선 Coil+그라스횡권+실리콘바니싱+그라스편조+실리콘 바니싱+실리콘 고무(적색)
저 항 : 200 Ω/M
외 경 : 3.00 Ømm
특 성 : 220V에서 열선을 짧게 사용하기 위한 열선이기에 열선의 발열온도가 높게 나옵니다.
그래서 GCSR 보다 더 많은 피복(열선외부에 그라스횡권과 그라스 피복 추가)을 하여,
고온에도 견딜수 있게 제작되었읍니다.
쌍희금속 화성공장 T:(031)434-0323 F:(031)434-0320 M:010-8458-0022
가 격 :
15M : 17,000원
20M : 22,000원
30M : 32,000원
50M : 52,000원
80M : 82,000원
100M: 102,000원
*운송비는 착불 입니다.
~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~
※ 코일열선(GC 계열) 단자 체결 방법 ※
GC계열의 열선은 저항이 높은 것을 요구시에 사용되므로 열선 자체가 가늘거니와
P.E사 또는 Glass사에 열선을 감아서 Coil상태로 제작하여 열선 길이를 길게 만드는 방법입니다.
그런데 이선이 워낙 가늘다 보니 동력선과 직접 체결시에는 체결시 압착에 의해 끊어지거나 사용 중에 체결부위가 끊어지는 경우가 발생하기 쉽습니다.
그래서 아래와 같은 방법으로 체결하면 이런 문제 점을 해결 할 수 있습니다.
1.외피를 벗기면 가는 선이 코일형태로 나옵니다.
2, 이선을 펴서 열선 외부에 3~4바퀴 감는다.
3. 실리콘 열선 외경에 맞는 단자를 준비합니다.
4.단자를 체결하고 빠지지 않게 단자를 압착합니다.
마. 무자계 열선
이 사진 제품은 외경: 4 mm ,저항: 7.4 Ω/m 입니다.
열선에 전기를 넣게 되면 우리 몸에 해로운 자기장파가 발생되는데,
이를 해소하기 위한 열선이 "무자계열선"입니다.
1. FCS Type
석도금동선(연선)+테프론+열선+실리콘 (적색) 피복
포장 방법: 상기 타래로 출고 됨
판매가(착불가): 600원/M
외경: 4.0mm, 저항:7.4Ω/m
~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~
바. G/B-계열

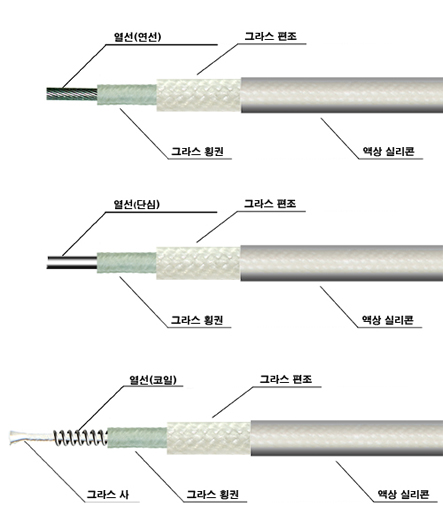

G/B열선 종류
아래 링크에 판매가격 및 자세한 스펙이 있습니다.
품 목 : G/B 열선 ( 1.연선Type, 2.단심Type, 3.코일Type )
저 항 : 1.연선Type: 0.25, 0.4, 0.5, 0.7, 1.0, 1.5, 2.0, 3.0, 4.0, 5.0, 6.0, 7.0, 8.0, 9.0, 10, 12, 13, 14, 25Ω/M
2.단심Type: 0.93, 26, 30, 40, 50, 60, 70, 80Ω/M
3.코일Type: 90, 160, 190, 200, 300, 400, 500, 600, 700, 800Ω/M
(G/B 열선은 저항이 다양하게 생산되어 있어서 테스트를 위한 열선 선정이 자유롭습니다.)
~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~
사. 석도 편조 G/B-계열

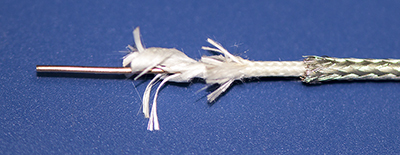

1.석도 편조 G/B 열선
품 목 : 석도 편조G/B 열선
구 성 :
재 질 : CN-W3 단심(선경: 0.845 Ømm )
피 복 : 열선+그라스 2중 횡권+실리콘 바니싱+그라스 편조+실리콘 바니싱+석도선 편조
저 항 : 0.27 Ω/M
외 경 : 3.50 Ømm
특 성 : 저항이 낮아서 열선을 길게 사용하는 비닐하우스 보온등에 사용되며,
외부에 석도금동선 편조는 전선을 갉아 대는 쥐나 해충에 강하고,
열전달이 좋을 뿐 아니라 전자파 해소에도 유용하합니다.
가 격:
20M : 22,400원
30M : 32,600원
50M : 53,000원
80M : 83,600원
100M:104,000원
*운송비는 착불 입니다.)
~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~
아. Teflon-계열
Teflon 열선
1.TFHT-CN1
품 목 : TFHT-CN1
구 성 :
재 질 : CN-W1 단심 ( 선경: 0.32 Ømm )
피 복 : 테프론 피복 ( 백색 )
저 항 : 6.12 Ω/M
외 경 : 0.50 Ømm
특 성 : 주로 외경이 가늘어야 하는 곳에 사용되며, 피복이 테프론으로 사용온도 200℃ 까지 사용한다.
테프론 피복이 질기고 내압에도 강하며, 비교적 얇은 피복은 열전달을 좋게 해준다.
(재고는 없습니다. 주문하셔야 합니다.)
~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~
2. TFHT-KN
품 목 : TFHT-KN
구 성 :
재 질 : Alumel 단심 ( 선경: 0.32 Ømm )
피 복 : 테프론 피복 ( 적 색 )
저 항 : 8.18 Ω/M
외 경 : 0.65 Ømm
특 성 : 주로 외경이 가늘어야 하는 곳에 사용되며, 피복이 테프론으로 사용온도 200℃ 까지 사용한다.
테프론 피복이 질기고 내압에도 강하며, 비교적 얇은 피복은 열전달을 좋게 해준다.
(재고는 없습니다. 주문하셔야 합니다.)
~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~
3. TFHT-Ni
품 목 : TFHT -Ni
구 성 :
재 질 : 니켈선 ( 선경: 0.38 ØmmX 7연선 )
피 복 : 테프론 피복 ( 갈색, 흑색 )
저 항 : 0.2 Ω/M
면 적 : 0.79 ㎟SQ
외 경 : 0.80 Ømm
특 성 : 주로 낮은 저항의 전열선으로 사용하며, 고온에도 부식이 안되므로 고온에 연결되는 동력선에 사용된다.
테프론 피복은 질기고 내압에 강하며 사용온도 200℃ 까지 사용한다.
가 격:
20M : 14,000원
30M : 20,000원
50M : 32,000원
*운송비는 착불 입니다.
~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~
Teflon 전선
1. Teflon 전선
품 목 : Teflon 전선 (0.75SQ)
구 성 :
재 질 : 주석도금 동선 ( 선경: 0.18 ØmmX 30연선 )
피 복 : 테프론 피복 (청색 )
면 적 : 0.75 ㎟SQ
외 경 : 1.7 Ømm
특 성 : 주로 외경이 가늘어야 하는 곳에 사용되며, 피복이 테프론으로 사용온도 200℃ 까지 사용한다.
테프론 피복이 질기고 내압에도 강하다.
가 격:
20M : 6,000원
30M : 8,000원
50M : 12,000원
*운송비는 착불 입니다.
~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~
2. Ni-Teflon 전선
(1) Ni-Teflon 전선 (0.80SQ)
구 성 :
재 질 :니켈선 ( 선경: 0.38 ØmmX 7연선 )
피 복 : 테프론 피복 ( 갈색 )
면 적 : 0.80 ㎟SQ
외 경 : 1.85 Ømm
특 성 : 니켈선을 사용하여 고온에서도 부식이 안되며,
주로 외경이 가늘어야 하는 곳에 사용되고, 피복이 테프론으로 사용온도 200℃ 까지 사용한다.
테프론 피복이 질기고 내압에도 강하다.
가 격:
20M : 14,000원
30M : 20,000원
50M : 32,000원
*운송비는 착불 입니다.
(대량이 필요하신 분은 따로 연락주세요..)
~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~
(2) Ni-Teflon 전선 (0.85SQ)
구 성 :
재 질 :니켈선 ( 선경: 0.39 ØmmX 7연선 )
피 복 : 테프론 피복 ( 흑색 )
면 적 : 0.85 ㎟SQ
외 경 : 1.85 Ømm
특 성 : 니켈선을 사용하여 고온에서도 부식이 안되며,
주로 외경이 가늘어야 하는 곳에 사용되고, 피복이 테프론으로 사용온도 200℃ 까지 사용한다.
테프론 피복이 질기고 내압에도 강하다.
가 격:
20M : 14,000원
30M : 20,000원
50M : 32,000원
*운송비는 착불 지급입니다.
(대량이 필요하신 분은 따로 연락주세요..)
~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~
*************************************************
※ 열선 선정에 필요한 계산 방법 ※
문의 내용 중에 전기 방석을 만드는 문의가 많아서 간단히 설명 드리겠습니다.
방석 크기나 주변 온도및 방석 자체 보온에 따라 다양한 전력이 소비되는데,
통상 8W~32W 정도 소요되며, 25W 전후로 사용되는게 많습니다.
하지만 이 용량은 약간 높게 되어 있는데,
이는 기후가 최저 일때와 최고 일때의 온도차를 더 올리기 위한 열량으로 과한 열량은 온도쎈서에 의해 온도조절이 되도록 설계되는게 상식입니다.
*시중 판매 중에 가장 용량 적은 전기 방석*
예: 430X430 mm ,16W , 고온 저온 2단
(저온일 경우 8W로 추정됨)
* 열선 소요 계산 *
저온인 8W를 기준으로 계산해 본다면,
(Li-ion밧데리 2직렬: 3.7V X 2 개 = 7.4V)
8W÷7.4V= 1.08A,
7.4V÷1.08A = 6.845Ω
열선을 SR-N200으로 사용한다면,
그 열선의 저항은1.39 Ω/m 이므로,
6.845Ω÷1.39Ω/m= 4.92 m 열선의 길이를 사용
만일 열량이 모자라면 조금씩 열선을 잘라내서 저항을 낮추면 소모 전력이 늘어나서 열량이 높아집니다.
이렇게 높아진 온도는 온도쎈서인 "써멀프로텍트"를 직렬 연결해서 온도제어를 합니다.
~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~
다음은 열량 계산에 필요한 공식입니다.
열량 계산식
열량(Q)= 체적 (CM1) x 비열 x 비중 (Kg/㎥) x 온도차 (At)
* 1 Kwh (전력량) = 약 860 Kcal/h
* CM1 = 시간당 체적으로 단위는 ㎥/h
~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~
(상태에 따른 계산 예)
1. 기체 : 분당 10㎥의 공기를 12℃에서 20℃로 올리는데 필요한 열량과 전력량은
Q =10㎥/min (공기의 체적) x 60min (분당을 시간당으로 환산) x 0.24 (비열) x 1.2 (비중) x 8℃ (온도차)
= 1,382.4 Kcal/h (열량)
필요한 전력량 = 1,382.4 Kcal/h ÷ 860 Kcal/h =1.61 kwh
* 참고: 각 기체에 따라 비열과 비중이 틀리니 기체에 따라 상수를 바꾸세요.
2. 액체 : 물 18ℓ 를 20℃에서 100℃로 올리는데 필요한 열량과 전력량은
Q = 18ℓ (물의 총량) x 1.0 (비중) x 80℃ (온도차)
= 1,440 Kcal/h (열량)
필요한 전력량 = 1,440 Kcal/h ÷ 860 Kcal/h =1.67 kwh
3. 고체 : 알루미늄 100Kg을 20℃에서 660℃로 올리는데 필요한 열량과 전력량은
Q = 100Kg (알루미늄의 총량) x 0.21 (비열) x 2.69 (비중) x 640℃ (온도차)
= 36,153.6 Kcal/h (열량)
필요한 전력량 = 36,153.6 Kcal/h ÷ 860 Kcal/h =42 kwh
* 참고: 각 물질에 따라 비열과 비중이 틀리니 상수를 바꾸어서 계산하세요.

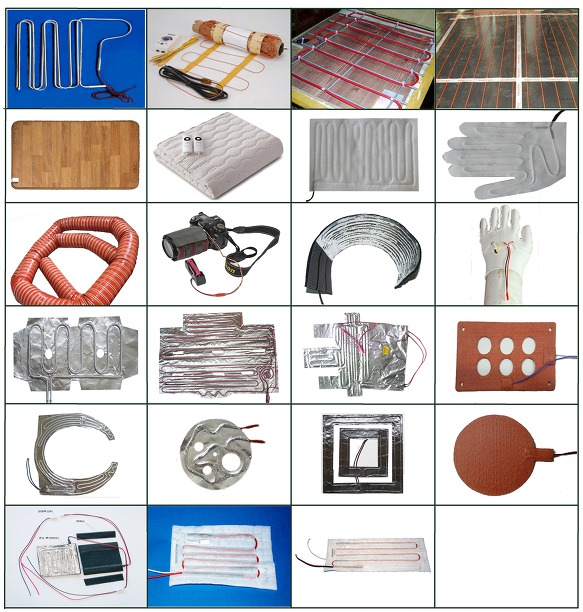

다음은 실리콘 열선을 이용해서 히터패드를 만든 제품들입니다..
