*상기 Bobbin(실패)에 감긴 양은 30M입니다.
품 목 :편조 열선
구 성 : 하기에 단면도 참조
재 질 : CN, NCH, FCH 등과 같은 열선을 사용
(단심, 7가닥 또는 12가닥으로 연선, 코일)
피 복 : Glass 2중횡권 + Grass편조 + 실리콘 바니싱(투명)
저 항 : 0.25 Ω/M ~
외 경 : 0.8 Ømm ~
특 성 : 저항이 낮은 것은 열선을 길게 사용하여 열이 고루퍼지게 하고, 저항이 높은것은 전압이 높은 곳에 사용하며,
외피가 그라스섬유로 되어 있어서 높은 온도에 견디지만,습기에 취약하다.
주로 히팅자켓에 많이 사용한다.

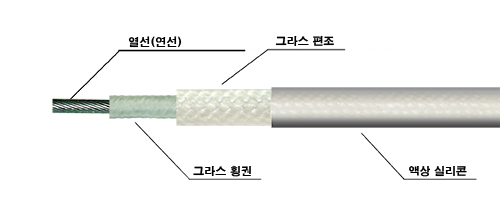

연선 열선 단면도
~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~
한국SMT 화성공장 T:(031)434-0323 F:(031)434-0320 M:010-8458-0022
1. 연선 열선 가격 및 제원
| 순 번 | 1. | 2. | 3. | 4. | 5. | 6 | 7. | 8. |
| 품 목 | G/B-0.25 | G/B-0.4 | G/B-0.5 | G/B-0.7 | G/B-1.0 | G/B-1.27 | G/B-1.5 | G/B-2.0 |
| 재 질 | CN-W2 | CN-W2 | CN-W2 | CN-W2 | CN-W2 | Alumel | CN-W2 | CN-W2 |
| 선경(Ømm) | 0.45X7연선 | 0.36X7연선 | 0.32X7연선 | 0.28X7연선 | 0.23X7연선 | 0.27X7연선 | 0.19X7연선 | 0.16X7연선 |
| 외 경 (Ø) | 1.85 | 1.7 | 1.8 | 1.2 | 1.9 | 1.0 | 1.4 | 1.5 |
| 저항(Ω/m) | 0.25 | 0.4 | 0.5 | 0.7 | 1.01 | 1.27 | 1,56 | 2.0 |
| 20m | 24,000원 | 22,000원 | 20,000원 | 16,000원 | 15,000원 | 10,000원 | 14,000원 | 13,000원 |
| 30m | 35,000원 (40m:46,000원) |
32,000원 | 29,000원 | 23,000원 | 21,500원 | 14,000원 | 20,000원 | 18,500원 |
| 50m | 57,000원 (57m: 64,500원) |
52,000원 | 47,000원 | 37,000원 | 34,500원 | 18,000원 | 32,000원 | 29,500원 |
| 80m | 90,000원 (85m:95,500원) |
82,000원 | 74,000원 | 58,000원 | 54,000원 | 34,000원 | 50,000원 | 46,000원 |
| 순 번 |
9. |
10. |
11. |
12. |
13. |
14. |
15. |
| 품 목 | G/B-2.7 | G/B-3 | G/B-4 | G/B-5 | G/B-6 | G/B-7 | G/B-8 |
| 재 질 | CN-W1 | NCH-W1 | NCH-W1 | NCH-W1 | NCH-W1 | NCH-W1 | NCH-W1 |
| 선경(Ømm) | 0.20X7연선 | 0.26X7연선 | 0.22X7연선 | 0.20X7연선 | 0.18X7연선 | 0.17X7연선 | 0.152X7연선 |
| 외경(Ø) | 1.0 | 1.5 | 1.8 | 1.4 | 1.4 | 1.0 | 1.0 |
| 저항(Ω/m) | 2.7 | 3.0 | 4.02 | 5.05 | 6.05 | 7.10 | 7.99 |
| 20m | 11,000원 | 20,000원 | 17,000원 | 16,000원 | 15,000원 | 15,000원 | 14,000원 |
| 30m | 15,500원 | 29,000원 | 24,500원 | 23,000원 | 21,500원 | 21,500원 | 20,000원 |
| 50m | 24,500원 | 47,000원 | 39,500원 | 37,000원 | 34,500원 | 34,500원 (65M:44,200원) |
32,000원 |
| 80m | 38,000원 | 74,000원 | 62,000원 | 58,000원 | 54,000원 | 54,000원 | 50,000원 |
| 순 번 | 16. |
17. | 18. | 19. | 20. | 21. |
| 품 목 | G/B-9 | G/B-10 | G/B-12 | G/B-13 | G/B-14 | G/B-25 |
| 재 질 | NCH-W1 | NCH-W1 | NCH-W1 | NCH-W1 | CN-W1 | NCH-W1 |
| 선경(Ø) | 0.15mX7연선 | 0.14mmX7연선 | 0.13mmX7연선 | 0.125mX7연선 | 0.12mmX7연선 | 0.11mmX5연선 |
| 외경(Ø) | 1.0 | 0.95 | 0.85 | 0.85 | 1.0 | 1.0 |
| 저항(Ω/m) | 8.9 | 10.2 | 11.97 | 12.9 | 13.93 | 25.0 |
| 20m | 14,000원 | 14,000원 | 14,500원 | 14,500원 | 14,000원 | 14,000원 |
| 30m | 20,000원 | 20,000원 | 20,700원 | 20,700원 | 20,000원 | 20,000원 |
| 50m | 32,000원 | 32,000원 | 33,200원 | 33,200원 | 32,000원 | 32,000원 |
| 80m | 50,000원 | 50,000원 | 52,000원 | 52,000원 | 50,000원 | 50,000원 |
*운송비는 착불 지급입니다.
(대량이 필요하신 분은 따로 연락 주세요..)
~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~
단선 열선 단면도
한국SMT 화성공장 T:(031)434-0323 F:(031)434-0320 M:010-8458-0022
2. 단선 열선 가격 및 제원
| 순 번 | 1. | 2. | 3. | 4. | 5. | 6. | 7. | 8. |
| 품 목 | G/B-0.5 | G/B-1.0 | G/B-3 | G/B-4 | G/B-4.5 | G/B-5 | G/B-15 | G/B-26 |
| 재 질 | CN-W2 | Alumel | NCN-W1 | NCH-W1 | FCH-W2 | CN-W2 | FCH-W2 | NCH-W1 |
| 선경(Ømm) | 0.85(단심) | 0.60(단심) | 0.69(단심) | 0.58(단심) | 0.6(단심) | 0.26(단심) | 0.32(단심) | 0.23(단심) |
| 외 경 (Ø) | 1.85 | 1.2 | 1.1 | 1.0 | 1.85 | 1.3 | 1.3 | 1.5 |
| 저항(Ω/m) | 0.49 | 0.93 | 2.93 | 3.96 | 4.4 | 5.28 | 15.15 | 26,5 |
| 20m |
13,000원 | 14,000원 | 13,000원 | 12,000원 | 15M: 9,500원 | 11,000원 | 10,000원 | 10,000원 |
| 30m | (재고는 1개 있음) | 20,000원 | 18,500원 | 17,000원 | (재고는 1개 있음) | 15,500원 | 14,000원 | 14,000원 |
| 50m | 32,000원 | 29,500원 | 27,000원 | 24,500원 | 22,000원 | 22,000원 | ||
| 80m | 50,000원 | 46,000원 | 42,000원 | 38,000원 | 34,000원 | 34,000원 |
*운송비는 착불 지급입니다.
(대량이 필요하신 분은 따로 연락 주세요..)
~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~

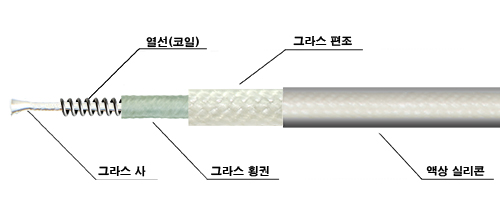

코일 열선 단면도
한국SMT 화성공장 T:(031)434-0323 F:(031)434-0320 M:010-8458-0022
3. 코일 열선 가격 및 제원
| 순 번 | 1. | 2. | 3. | 4. | 5. | 6. | 7. | 8. |
| 품 목 | G/B-30 | G/B-40 | G/B-50 | G/B-60 | G/B-70 | G/B-80 | G/B-90 | G/B-160 |
| 재 질 | CN-W2 | CN-W1 | CN-W1 | CN-W1 | CN-W1 | CN-W1 | CN-W1 | NCH-W1 |
| 선경(Ømm) | 0.15(코일) | 0.18(코일) | 0.16(코일) | 0.14(코일) | 0.13(코일) | 0.12(코일) | 0.12(코일) | 0.14(코일) |
| 외 경 (Ø) | 1.5 | 1.5 | 2.0 | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 |
| 저항(Ω/m) | 30 | 40 | 50 | 60 | 70 | 80 | 90 | 160 |
| 20m |
10,000원 | 14,000원 | 13,000원 | 13,000원 | 12,000원 | 12,000원 | 13,000원 | 12,000원 |
| 30m | 24,000원 | 20,000원 | 18,500원 | 18,500원 | 17,000원 | 17,000원 | 18,500원 | 17,000원 |
| 50m | 22,000원 | 32,000원 | 29,500원 | 29,500원 | 27,000원 | 27,000원 | 29,500원 | 27,000원 |
| 80m | 34,000원 | 50,000원 | 46,000원 | 46,000원 | 42,000원 | 42,000원 | 46,000원 | 42,000원 |
| 순 번 | 9. | 10. | 11. | 12. | 13. | 14. | 15. | 16. |
| 품 목 | G/B-190 | G/B-200 | G/B-300 | G/B-400 | G/B-500 | G/B-600 | G/B-700 | G/B-800 |
| 재 질 | NCH-W1 | NCH-W1 | NCH-W1 | NCH-W1 | NCH-W1 | NCH-W1 | NCH-W1 | NCH-W1 |
| 선경(Ømm) | 0.12(코일) | 0.12(코일) | 0.10(코일) | 0.08(코일) | 0.07(코일) | 0.07(코일) | 0.07(코일) | 0.06(코일) |
| 외 경 (Ø) | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 |
| 저항(Ω/m) | 190 | 200 | 300 | 400 | 500 | 600 | 700 | 800 |
| 20m |
16,000원 | 16,000원 | 12,000원 | 12,000원 | 13,000원 | 13,000원 | 13,000원 | 13,000원 |
| 30m | 23,000원 | 23,000원 | 17,000원 | 17,000원 | 18,500원 | 18,500원 | 18,500원 | 18,500원 |
| 50m | 37,000원 | 37,000원 | 27,000원 | 27,000원 | 29,500원 | 29,500원 | 29,500원 | 29.500원 |
| 80m | 58,000원 | 58,000원 | 42,000원 | 42,000원 | 46,000원 | 46,000원 | 46,000원 | 46,000원 |
*운송비는 착불 지급입니다.
(대량이 필요하신 분은 따로 연락 주세요..)
4. 석도 편조 G/B 열 선
구 성 :
재 질: CN-W3
( 선경: 0.845 Ømm X 단심)
피 복 : 열선+Grass이중횡권+실리콘바니싱+ Grass편조+ 실리콘 바니싱+ 주석도금동선 편조
(주석도금동선으로 외피를 마무리해서 열전달이 빠르고, 내구성이 좋습니다.)
저 항 : 0.27 Ω/M
외 경 : 3.50 Ømm
가 격 :
20M : 22,400원
30M : 32,600원
50M : 53,000원
78M : 83,600원
100M: 104,000원
(운송비는 착불 지급.)
~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~
