보상 도선 (Extension Wire)
보상도선(Extension Wire)은 온도를 측정하는 열전대(thermo Couple)와 온도 계측기 사이를 연결하는 전선으로 열전대와 같은 소재 또는 유사한 열기전력을 가진 금속을 사용하여 열전대의 온도의 오차를 줄이기 위한 전선입니다.
한국SMT 화성공장 T:(031)434-0323 F:(031)434-0320 M:010-8458-0022
가격표
| 규격 | 면적( SQ㎟) | 사이즈(mmΦ) | 단가(원/m) | 외피 | 비 고 |
| K-Type | 0.2 | 0.2mmΦ X 7연선 | 900 | Glass 편조 | 최소 발주량은 20m (착불) |
| 0.5 | 0.3mmΦ X 7연선 | 1,650 | SUS 편조 | 최소 발주량은 20m (착불) | |
| J-Type | 0.55 | 0.32mmΦ X 7연선 | 1,200 | Glass 편조 | 최소 발주량은 20m (착불) |
* 최소 판매조장은 20m이며 추가조장은 5m단위로 판매합니다.
* 포장단위는 한 roll이 200m입니다.

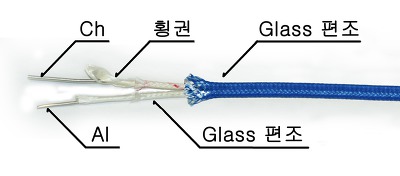

구 조 도
K-Type 0.85Φmm
사용방법
| 같은 타입의 온도콘트롤러와 보상도선 그리고 열전대를 사용하여야 합니다. 위에 K-Type의 경우에 다음과 같이 사용하세요. 1.온도 콘트롤러에 K-Type(CA)라고 표시되어 있으면 열전대및 보상도선도 K-Type을 사용해야 합니다. (온도콘트롤러 뒷면에 K-Type로 설정할수 있는 것도 있음) 2. 보상도선은 KX-Type, VX-Type, WX-Type 를 사용하여야 하는데, 국내에서는 일본과 같이 이 타입 모두를 피복에 푸른색으로 표시하고 있습니다. 3. 온도콘트롤러 뒷면 단자 중에 + 단자에 보상도선의 붉은 띠(Ch선) 을 - 단자에는 보상도선 흰색 (Al선)을 열결하세요. 4. 열전대에도 마찬 가지로 +단자에 붉은 띠(Ch선) 을 -단자 에는 보상도선 흰색 (Al선)을 열결하여 사용하면 됩니다. ( 만일 온도콘트롤러에 온도가 꺼꾸로 가거나, 온도가 안 올라 간다면 잘못 체결 한 것입니다.) |
